如何在阿特拉斯空压机控制系统中实现联锁控制
序：为什么要实现3台空压机联锁控制?
安徽某发电企业，拥有3台空压机，公司企业负责人为了降低能耗，打算在正常情况下使用一台空压机对全厂进行供气，但是必须保证机组能够正常用气以及设备的安全性能够得到保障。对于这样的需求，对于3台空压机之间的联锁就提出了较高的要求了。
空压机控制方案
经过公司技术人员的研究，制定了以下的控制方案：
1)在控制室中，对单台空压机进行启动，停止操作，机器旁设置“停止”用于检修。
2)单台空压机运行后，联动相应的进气口蝶阀。
3)3台空压机分别启动，启动优先级别依次为1号，2号，3号，自启动具体要求如下：
《1》当1号空压机在运行，而压缩空气管道压力仍然低，则启动2号空压机，若2号空压机启动失败，则启动3号空压机
《2》当 2号空压机在运行，而压缩空气管道压力仍然低，则启动1号空压机，若1号空压机启动失败，则启动3号空压机
《3》当3号空压机在运行，而压缩空气管道压力仍然低，则启动1号空压机，若1号空压机启动失败，则启动2号空压机
《4》当其中任何一台空压机在运行中跳闸，另外两台备用空压机同时无条件启动。
《5》在控制室进行空压机的“停止操作，必须满足以下条件：压缩空气管道正常，其他两台空压机，必须有一台正在运行中。

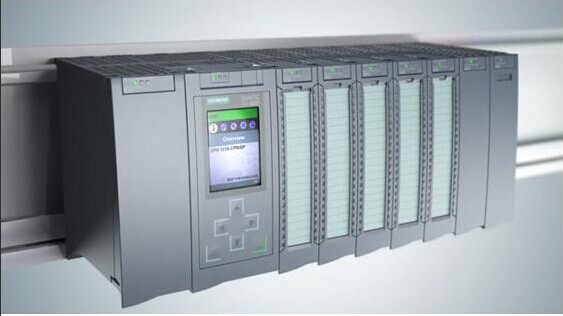

采用西门子S7300可编程控制器，解决了改造后3台空压机之间的复杂联锁问题。
